Масляные трансформаторы: надежность и эффективность для вашего проекта
2026-05-27
I. Что такое масляный трансформатор?

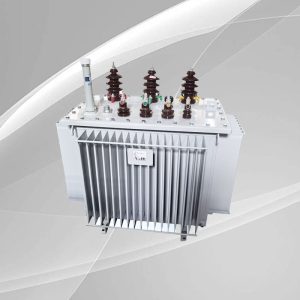

Масляный трансформатор — это электрооборудование, в котором обмотки и сердечник полностью погружены в минеральное изоляционное масло. Изоляционное масло выполняет две основные функции:
- Изоляционная среда: повышает диэлектрическую прочность между обмотками и по отношению к земле;
- Охлаждение и отвод тепла: отводит тепло, выделяемое при потерях нагрузки, за счет циркуляции масла (методы охлаждения ONAN/ONAF).
II. Основные технические характеристики
| Характеристика | Описание |
|---|---|
| Широкий диапазон мощностей | Стандартно 50 кВА ~ 2500 кВА (распределительные трансформаторы); крупные силовые трансформаторы до 10 МВА ~ 240 МВА. |
| Классы напряжения | 10 кВ / 20 кВ / 35 кВ (высоковольтная сторона), 400 В / 690 В (низковольтная сторона); возможно изготовление по индивидуальному заказу. |
| Методы охлаждения | ONAN (естественное масляное охлаждение с естественной воздушной конвекцией) / ONAF (естественное масляное охлаждение с принудительной воздушной конвекцией), адаптируются к различным нагрузкам. |
| Изоляционные свойства | Соответствуют стандартам IEC 60076 / ГОСТ 1094, высокая диэлектрическая прочность. |
| Высокая перегрузочная способность | Масляная конструкция имеет большую тепловую емкость, кратковременная перегрузочная способность выше, чем у сухих трансформаторов той же мощности. |
| Длительный срок службы | Расчетный срок службы при нормальных условиях эксплуатации ≥ 25 лет. |
III. Типичные области применения
- ⚡ Подстанции энергосетей (понижающее распределение 66 кВ/35 кВ/10 кВ)
- 🏭 Промышленные предприятия (электроснабжение сталелитейных, химических, цементных и горнодобывающих предприятий)
- 🏢 Инфраструктурные объекты (внешнее электроснабжение аэропортов, портов и крупных торговых комплексов)
- 🌊 Повышающие подстанции возобновляемых источников энергии (повышение напряжения с 0,69 кВ до 35 кВ для ветровых и солнечных электростанций)
